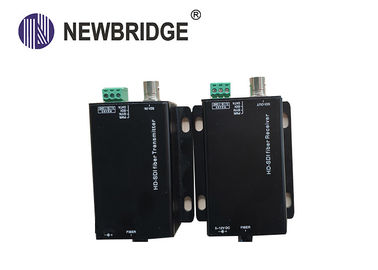

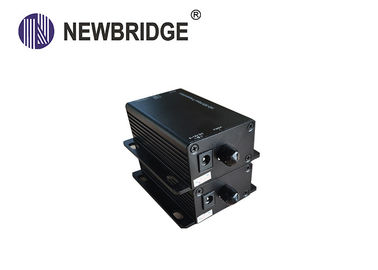

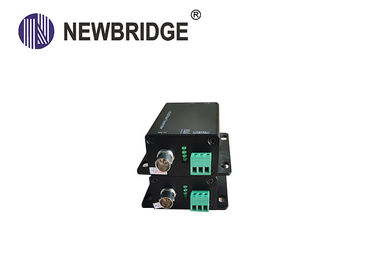

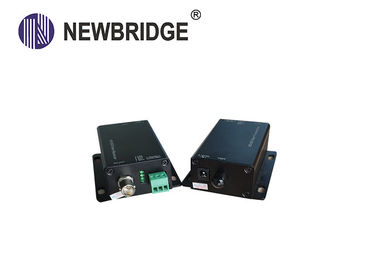

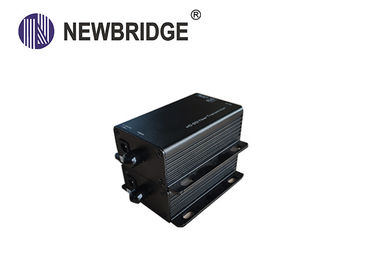

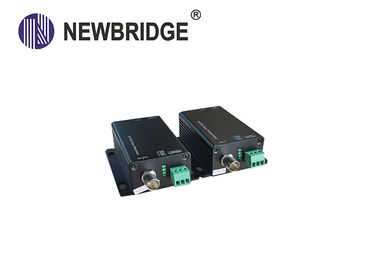

Name: Konwerter optyczny Mini Type HD SDI z pojedynczym modułem światłowodowym
Brand: Shenzhen Newbridge Communication Equipment Co.,Ltd
SKU: ND-8010HDL
Availability: InStock

Dom Produkty Konwerter HD SDI

Konwerter optyczny Mini Type HD SDI z pojedynczym modułem światłowodowym

Mini Type HD SDI Converter Optical Transceiver With Single Fiber single mode

Szczegóły Produktu:

Miejsce pochodzenia:	Shenzhen, Chiny
Nazwa handlowa:	NEWBRIDGE
Orzecznictwo:	FCC,CE
Numer modelu:	ND-8010HDL

Zapłata:

Minimalne zamówienie:	1 SZT.
Cena:	negotiable
Szczegóły pakowania:	pakowanie może odbywać się na życzenie klienta, zwykle używane w kartonach
Czas dostawy:	Według ilości i zapasów, 3-4 dni roboczych po płatności
Zasady płatności:	T/T, Western Union
Możliwość Supply:	Według różnych produktów miesięczna produkcja jest inna

Skontaktuj się teraz

Szczegółowy opis produktu

Modelu:	ND8010HDL	Typ sygnału:	SD-SDI (270 Mb / s) / HD-SDI (1,485 Gb / s)
Temperatura pracy:	0 ° C ~ 60 ° C / 32 ° F ~ 140 ° F	Zasilanie:	5 ~ 24DC
Temperatura przechowywania:	-30 ° C ~ 70 ° C / -22 ° F ~ 158 ° F	Wymiar:	110 x 48 x 25 mm / 4,33 x 1,89 x 0,98 cala
Podkreślić:	konwerter hdmi na sdi , konwerter hdmi na hd sdi

Konwerter optyczny Mini Type HD SDI z pojedynczym modułem światłowodowym

1. Przegląd

Newbridge® ND8010HDL Transceiver optyczny HD-SDI to transceiver optyczny typu mini-SDI typu mini. Jest to idealne i ekonomiczne urządzenie transmisyjne do transmisji obrazu HD / HD-SDI, wbudowanego audio i danych RS485 za pośrednictwem światłowodu.

Nadajnik jest używany jako koniec wysyłania, odbiornik jest używany jako koniec odbiorczy. obsługuje standard SMPTE292M, SMPTE259M, a także cyfrowy sygnał telewizyjny DVB-ASI (EN50083-9).

ND8010HDL

l Obsługa 1-kanałowego sygnału audio HD-SDI wideo za pośrednictwem światłowodu

l SD, HD auto-detekcja, obsługiwana prędkość transmisji od 270Mbit / s do 1.485G bit / s

l Odległość transmisji wynosi od 0 km do 80KM za pośrednictwem światłowodu wielomodowego lub światłowodu jednomodowego.

l Wsparcie dla SMPTE 259M (1.485Gbps), SMPTE 259M (270Mbps) i DVB-ASI

l Obsługa funkcji Plug and Play

Wskaźnik stanu działania za pomocą diody LED

2. Schemat aplikacji

3. Dane techniczne

M od el	Nadajnik i odbiornik optyczny HD-SDI
Ilość / typ	Tryb pojedynczy, pojedyncze włókno
Max. Dystans	0m-20Km (40 km / 60 km opcjonalnie)
Złącze	FC
Długość fali	1310nm / 1550nm
Przesłana moc	-10dbm ~ -3dbm
Maksymalna czułość odbioru	<-34dbm
Typ sygnału	SD-SDI (270 Mb / s) / HD-SDI (1,485 Gb / s)
Obsługuje format wejściowy	SD: 525i przy 59,94 Hz, 625i przy 50 Hz HD: 720p przy 25 Hz / 29,97 Hz / 30 Hz 720p @ 50Hz / 59,94 Hz / 60 Hz 1080i przy 50 Hz / 59,94 Hz / 60 Hz 1080p przy 23,98 Hz / 24 Hz / 25 Hz / 29 Hz / 3 0 Hz
Standard wideo	SMPTE 292M i SMPTE 259M
KOMUNIKAT DANYCH metoda	RS-485 / półdupleks
P o w er Suppl y	5 ~ 24DC
P o w e r C na sumę p t io n	3 ~ 5 watów
O p e r z y p a n i e r a r a r a r u w e n i e	0 ° C ~ 60 ° C / 32 ° F ~ 140 ° F
Temperatura przechowywania	-30 ° C ~ 70 ° C / -22 ° F ~ 158 ° F
R e l a t i v e Hu m idi ty	20 ~ 90% RH (bez kondensacji)
Di me n s o n	110 x 48 x 25 mm / 4,33 x 1,89 x 0,98 cala
Waga	220 g (Tx i Rx)

4. Informacje o zamówieniu

Część nr	Opis Produktu	Jednostka
ND-8010HDL-Tx	Nadajnik optyczny HD-SDI	szt
ND-8010HDL-Rx	HD-SDI Odbiornik optyczny	szt
