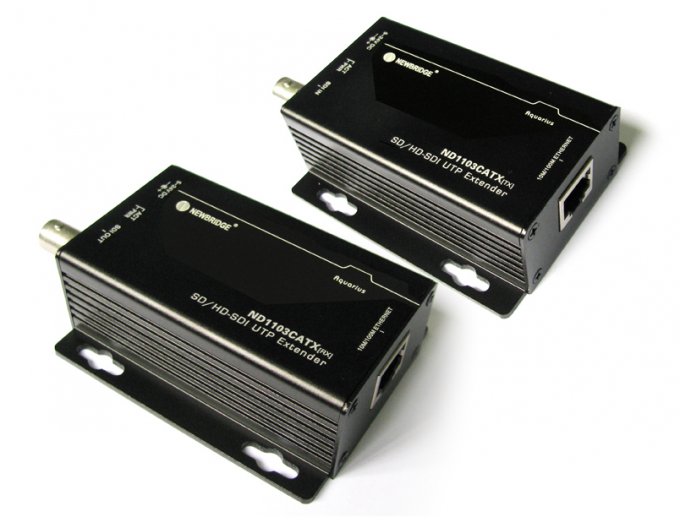

SD / HD-SDI Video Extender over Ethernet UTP Zestaw CAT5 / 6

SD/HD-SDI Video Extender over Ethernet UTP CAT5/6 Kit

Szczegóły Produktu:

Miejsce pochodzenia:	Shenzhen, Chiny
Nazwa handlowa:	NEWBRIDGE
Orzecznictwo:	FCC,CE
Numer modelu:	ND-1103CATX

Zapłata:

Minimalne zamówienie:	1 SZT.
Cena:	Negotiation
Szczegóły pakowania:	pakowanie może odbywać się na życzenie klienta, zwykle używane w kartonach
Czas dostawy:	Według ilości i zapasów, 3-4 dni roboczych po płatności
Zasady płatności:	T/T, Western Union
Możliwość Supply:	Według różnych produktów miesięczna produkcja jest inna

Skontaktuj się teraz

Szczegółowy opis produktu

Modelu:	ND1103CATX	Zasilanie:	DC12V / 1A
Pobór mocy:	2,5 W (Tx i Rx)	Temperatura pracy:	-10 ° C ~ 60 ° C / 14 ° F ~ 140 ° F
Wymiary:	98 x 65 x 28 mm / 3,85 x 2,55 x 1,1 cala	Waga:	240 g (Tx i Rx)

SD / HD-SDI Video Extender over Ethernet UTP Zestaw CAT5 / 6

1. Przegląd

Newbridge® ND1103CATX umożliwia przesyłanie sygnału HD-SDI do 60 m / 200 stóp za pośrednictwem kabla CAT5 / CAT6 w konfiguracji punkt-punkt. Urządzenie SDI-UTP Extender obsługuje przepustowość wideo do 1,485 Gb / s bez kompresji, niekodowane cyfrowe wideo (opcjonalnie z wbudowanym audio i / lub kodem czasowym), szeroko stosowane w obiektach telewizyjnych i profesjonalnym sprzęcie wideo.

2. funkcje

ND1103CATX

l Standard SDI: HD-SDI, SD-SDI

l Do 50 m / 160 stóp za pomocą kabla CAT5e

l Do 60 m / 200 stóp za pomocą kabla CAT6

l Obsługuje SDI-SMPTE 259M-C (270 Mbps);

l HD-SDI-SMPTE 292M (1.485, 1.485 / 1.001 Gb / s)

l Diagnoza LED: synchronizacja, automatyczne wykrywanie SDI

5V ~ 24V DC

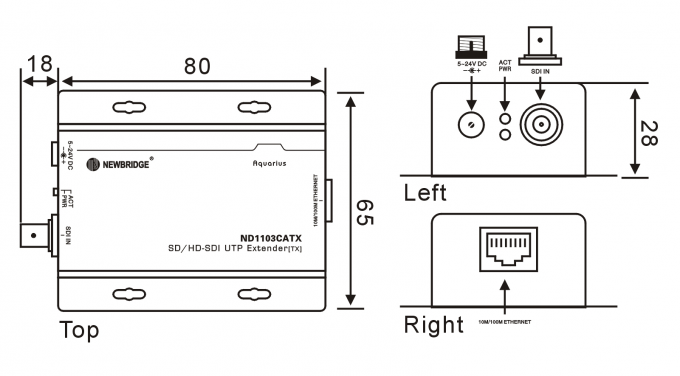

3 . Wymiary

ND1103CATX-TX

ND1103CATX-RX

4. Dane techniczne

Mo d e l	ND1103CTAX
T ype	T r ansm i t t e r	R e c z e r r
S t a r a r d S y p a r i d d	SMPTE 259M (270 Mb / s), SMPTE 292M
Sp e e d	270 Mb / s, 1.485 Gb / s (wybór automatyczny)
Obsługuje format wejściowy	SD: 525i przy 59,94 Hz, 625i przy 50 Hz HD: 720p przy 23,98 Hz / 24 Hz / 25 Hz / 29,97 Hz / 30 Hz 720p @ 50Hz / 59,94 Hz / 60 Hz 1080i przy 50 Hz / 59,94 Hz / 60 Hz 1080p przy 23,98 Hz / 24 Hz / 25 Hz / 29,97 Hz / 30 Hz @ 24 Hz, 1080p przy 25 Hz, 1080 p przy 29,97 Hz, 1080 p przy 30 Hz
In d i ca t r s	Włączanie (na obu końcach) Wykrywanie synchronizacji (na obu końcach) Połączenie między dwoma jednostkami działającymi (na obu końcach)
Podłączanie i konfigurowanie	1x BNC 75 ohm żeński 1x RJ45 z CAT5e / 6 nieekranowanej lub ekranowanej skrętki 1x wtyczka zasilania, 2,1 mm
M a xim u m Di st a c e	Wszystkie rozdzielczości CAT5 UTP / STP: 50m / 160ft CAT6 UTP / STP: 60m / 200ft
P ow er S u ply	DC12V / 1A
P ow era ko ń stwa	2,5 W (Tx i Rx)
O r r z y b a n i e r a r a r a r z e r a r z e n a	-10 ° C ~ 60 ° C / 14 ° F ~ 140 ° F
S t o r a g e T e r e r a r r e r e	-30 ° C ~ 70 ° C / -22 ° F ~ 158 ° F
Wymiary	98 x 65 x 28 mm / 3,85 x 2,55 x 1,1 cala
Waga	240 g (Tx i Rx)

5 . Szczegóły zamówienia

Część nr	Opis Produktu	Jednostka
ND1103CTAX-Tx	Przedłużacz sygnału SD / HD-SDI nad nadajnikiem CAT5 / 6 Kit;	szt
ND1103CTAX-Rx	Przedłużacz sygnału SD / HD-SDI nad odbiornikiem CAT5 / 6 Kit	szt
